Comment brancher correctement une prise téléphone ADSL à 4 fils ?

Brancher une prise téléphone ADSL à 4 fils n’a rien d’une opération mystérieuse, à condition de comprendre le rôle précis de chaque conducteur avant de toucher quoi que ce soit. Un fil mal affecté suffit à provoquer des coupures répétées, un débit ADSL dégradé ou une synchronisation impossible avec la box. Voici les étapes, les erreurs à éviter et les vérifications à effectuer pour obtenir une installation fiable du premier coup.

Rôle des 4 fils, ce que chaque couleur signifie

Une prise téléphone ADSL à 4 fils repose sur une répartition fonctionnelle précise. Les deux fils centraux, généralement blanc et gris dans les installations françaises, transportent le signal téléphonique analogique et les données ADSL. Ce sont les seuls indispensables pour une ligne active.

Les deux fils extérieurs, souvent bleu et jaune, servaient historiquement à alimenter une sonnerie sur les anciens standards PTT ou à câbler une seconde ligne. Dans la grande majorité des installations domestiques actuelles, seuls les deux fils centraux sont raccordés. Les deux autres peuvent rester libres, isolés avec du chatterton, ou utilisés pour une extension dans le cas d’un réseau multiposte.

Se tromper et inverser les paires ne grille rien, mais la ligne restera muette et la box refusera de synchroniser. Si votre installation mêle téléphonie et réseau informatique, il peut être utile de savoir connecter un câble Ethernet à un PC pour compléter votre réseau domestique.

Matériel nécessaire et précautions avant de commencer

Avant d’ouvrir la prise, rassemblez le matériel adapté. Un mauvais outil est souvent responsable d’un mauvais serrage, source de microcoupures futures.

• Un tournevis plat petit modèle, pour les vis de bornes
• Une pince à dénuder ou un cutter de précision
• Un testeur de ligne téléphonique, pour contrôle final
• Du chatterton ou des embouts isolants
• Le schéma de branchement correspondant à votre modèle de prise

La précaution fondamentale consiste à décrocher le combiné ou à débrancher la box avant toute manipulation, afin de supprimer la tension présente sur la ligne. Ce niveau de tension ne présente pas de danger grave, mais peut perturber les équipements sensibles en cas de court-circuit accidentel.

Tutoriel de branchement étape par étape

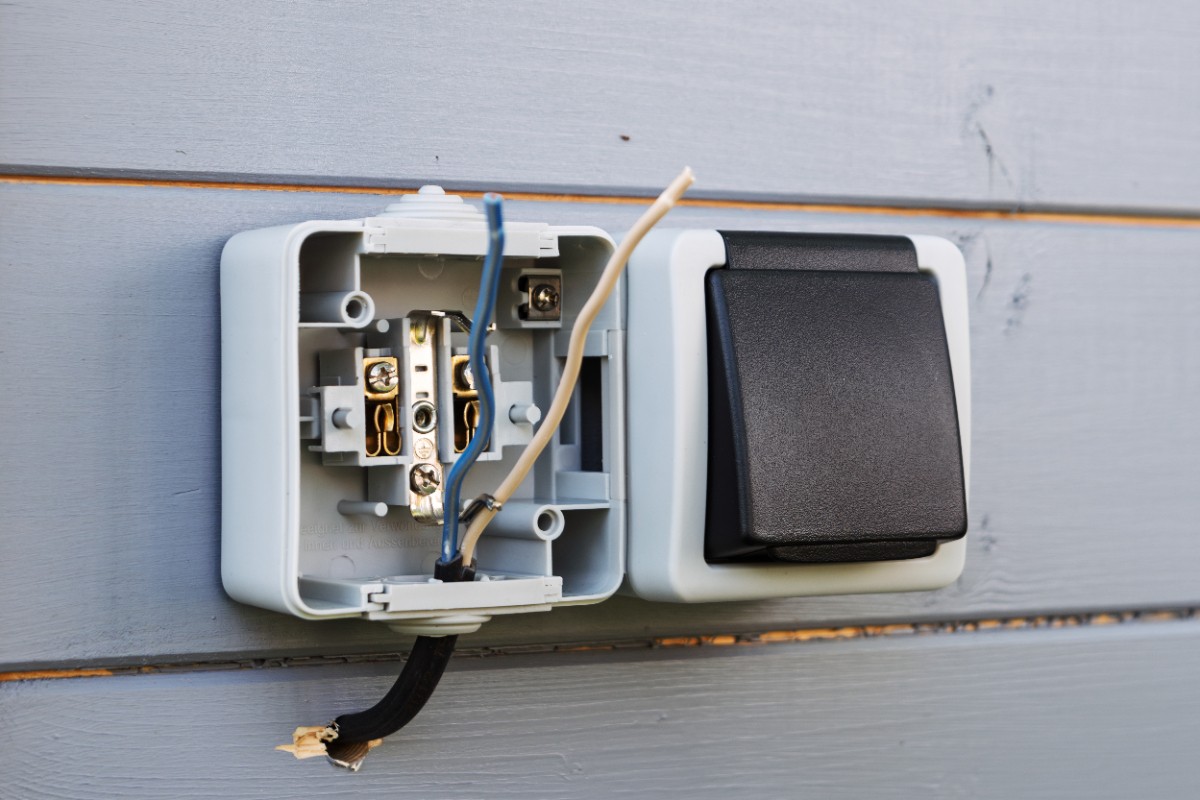

Commencez par retirer le cache avant de la prise à l’aide du tournevis, puis dévisser les bornes pour libérer les anciens fils si vous effectuez un remplacement. Notez la position de chaque couleur avant de tout déconnecter, une photo avec votre téléphone suffit. Sur la nouvelle prise, les bornes sont généralement numérotées de 1 à 4 ou repérées par couleur.

Dénudez chaque fil sur 8 à 10 mm, sans entailler le conducteur en cuivre. Insérez le fil blanc en borne 1, ce sont les bornes centrales de la prise. Serrez fermement sans écraser le fil. Les fils bleu et jaune, s’ils sont présents, peuvent aller en bornes 3 et 4 ou être laissés libres selon votre configuration. Refermez la prise, rebranchez la box et attendez quelques minutes le temps de la resynchronisation.

Dépanner une installation qui ne fonctionne pas

Si après branchement la tonalité est absente ou la box ne parvient pas à se connecter, la cause la plus fréquente est l’inversion des fils centraux. Permuter blanc et gris résout le problème dans neuf cas sur dix. Vérifiez aussi que chaque fil est bien enfoncé jusqu’au fond de la borne, un contact partiel génère des coupures aléatoires qui imitent un problème de ligne alors que l’installation est en cause.

Un testeur de ligne téléphonique branché directement en prise permet de confirmer la présence et la qualité du signal sans avoir à démonter quoi que ce soit. Si le testeur indique une ligne correcte mais que la box ne synchronise pas, le problème se situe probablement au niveau du filtre ADSL ou de la box elle-même, non dans le câblage de la prise.

Optimiser la prise dans un réseau multiposte

Lorsque plusieurs prises téléphoniques coexistent dans le logement, le câblage en série dégrade la qualité ADSL au fil des points de connexion. La configuration en étoile, où chaque prise part directement du point de raccordement principal, est nettement préférable pour maintenir un débit ADSL stable sur l’ensemble du réseau.

Les deux fils annexes peuvent alors servir à câbler une seconde paire sur certains équipements multipostes. Dans un contexte domotique, cette deuxième paire peut également alimenter un système d’interphonie ou un module de contrôle, à condition de vérifier la compatibilité des équipements concernés. Une installation pensée dès le départ avec ces usages évite des reprises coûteuses lors de l’ajout ultérieur d’appareils connectés.

Anticiper le passage à la fibre optique

Le câblage téléphonique en cuivre reste présent dans la majorité des logements français, même dans les zones déjà raccordées à la fibre. La prise téléphone conserve une utilité pratique, certains opérateurs utilisent encore la ligne cuivre comme canal de secours ou pour la téléphonie fixe via l’ADSL résiduel. Maintenir un branchement propre et fonctionnel évite des frais d’intervention lors d’un changement d’opérateur.

À terme, le remplacement complet par une prise RJ45 pour la fibre ne rend pas le câblage cuivre obsolète dans les logements multifamiliaux ou en copropriété, où les gaines partagées peuvent mélanger les deux types d’installation. Comprendre le rôle de chaque fil dans une prise ADSL reste donc une compétence utile bien au-delà de la simple réparation d’urgence.
