Comment connecter correctement sa box internet à une baie de brassage ?

Relier sa box internet à une baie de brassage est la première étape vers un réseau domestique ou professionnel vraiment maîtrisé. Une baie centralisée permet de gérer l’ensemble des connexions filaires depuis un seul point. Ce n’est pas un chantier réservé aux techniciens, avec quelques repères clairs, n’importe quel particulier peut réaliser cette installation proprement et en tirer des bénéfices immédiats.

Matériel nécessaire pour brancher sa box sur une baie de brassage

Avant de toucher au moindre câble, un inventaire du matériel s’impose. La qualité des composants conditionne directement les performances du réseau sur la durée. Voici ce qu’il faut réunir pour une installation solide :

• Câbles RJ45 catégorie 6 ou 6A : idéaux pour des débits jusqu’à 10 Gbit/s sur de courtes distances, ils résistent bien aux interférences électromagnétiques.
• Patch panel : il regroupe tous les ports entrants depuis les prises murales ou les équipements.
• Switch réseau : distribue la connexion internet à chaque port du réseau.
• Cordons de brassage : courtes longueurs de câble RJ45 servant à relier le patch panel au switch, puis le switch à la box.
• Étiquettes et repères de câbles : indispensables pour identifier chaque port sans ambiguïté.
• Testeur de câble RJ45 : permet de vérifier chaque connexion avant de refermer la baie.

Ce matériel se trouve facilement dans les grandes surfaces spécialisées ou chez les revendeurs en ligne. Avant de commander quoi que ce soit, il est utile de mesurer le débit réel de sa box internet, cela permet de calibrer le niveau de câblage réellement nécessaire et d’éviter de surinvestir dans une catégorie 6A si la connexion plafonne à 200 Mbit/s.

Étapes pour raccorder la box au patch panel

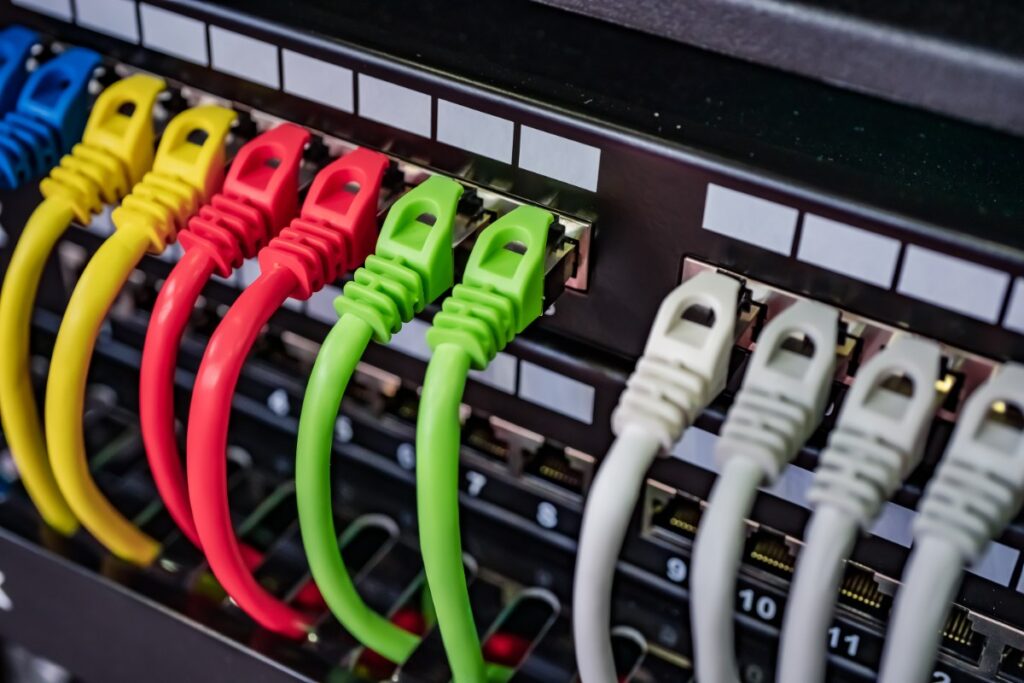

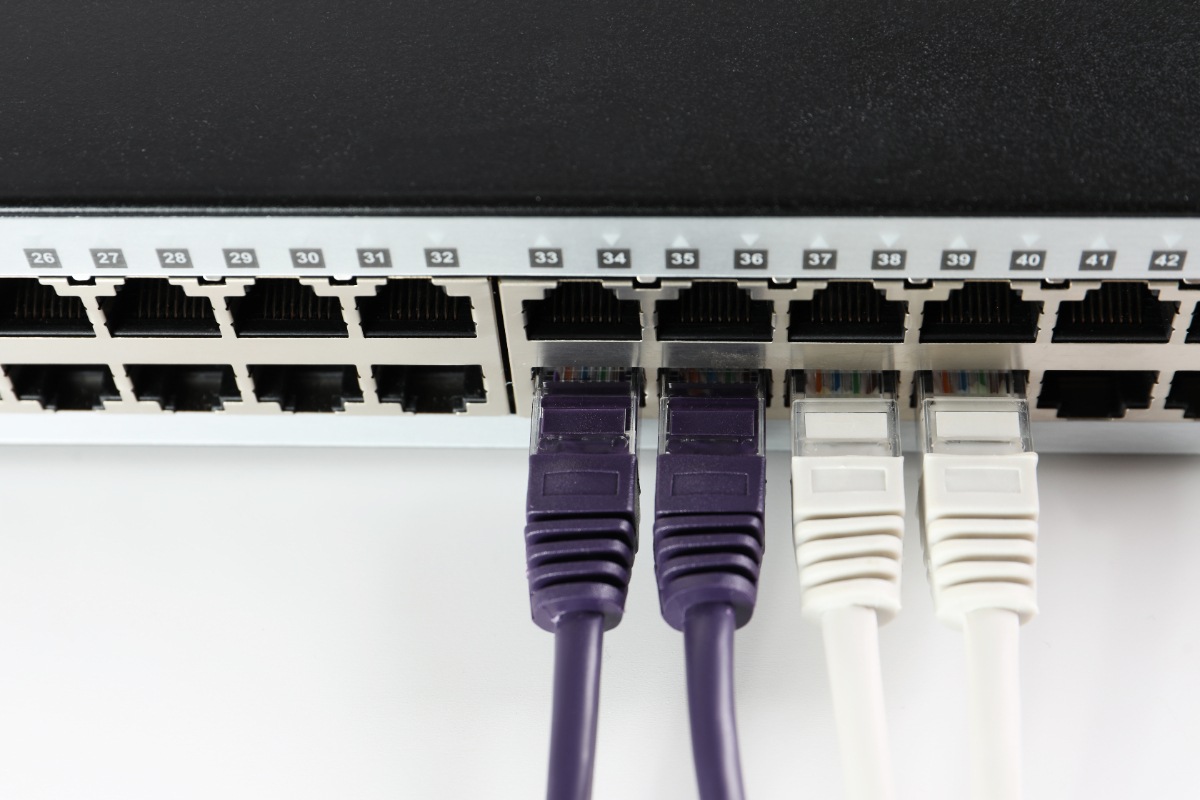

La logique du branchement suit un chemin précis, la box fournit l’accès internet, le switch le distribue, et le patch panel sert de point d’organisation centrale. Le câble part donc du port LAN de la box vers un port du switch. Ce switch est ensuite relié au patch panel par des cordons de brassage, chaque port du panel correspondant à une prise murale ou à un équipement du réseau.

Pour positionner correctement la box, elle doit se trouver à proximité immédiate de la baie. Une distance trop grande entre les deux équipements allonge inutilement les câbles et peut dégrader le signal sur les installations bas de gamme. Dans les maisons où la box est imposée par l’opérateur dans une pièce précise, un câble de liaison de 3 à 5 mètres suffit généralement à rejoindre la baie installée dans un couloir ou un local technique.

Identifier les ports WAN et LAN pour éviter les erreurs classiques

La confusion entre port WAN et port LAN est l’erreur la plus répandue lors de ce type d’installation. Le port WAN est celui qui reçoit le signal de l’opérateur, il est réservé à la connexion montante et ne doit jamais être utilisé comme sortie vers le réseau local. Les ports LAN, souvent numérotés de 1 à 4 sur la box, sont ceux qui alimentent le switch et, par extension, toute la baie de brassage.

Brancher par erreur un câble sur le port WAN provoque une coupure totale ou un comportement réseau imprévisible. Un coup d’œil à l’étiquetage de la box suffit à éviter cette mésaventure. La plupart des fabricants utilisent des couleurs différentes ou une inscription claire pour distinguer les deux types de port.

Étiqueter et tester chaque connexion après installation

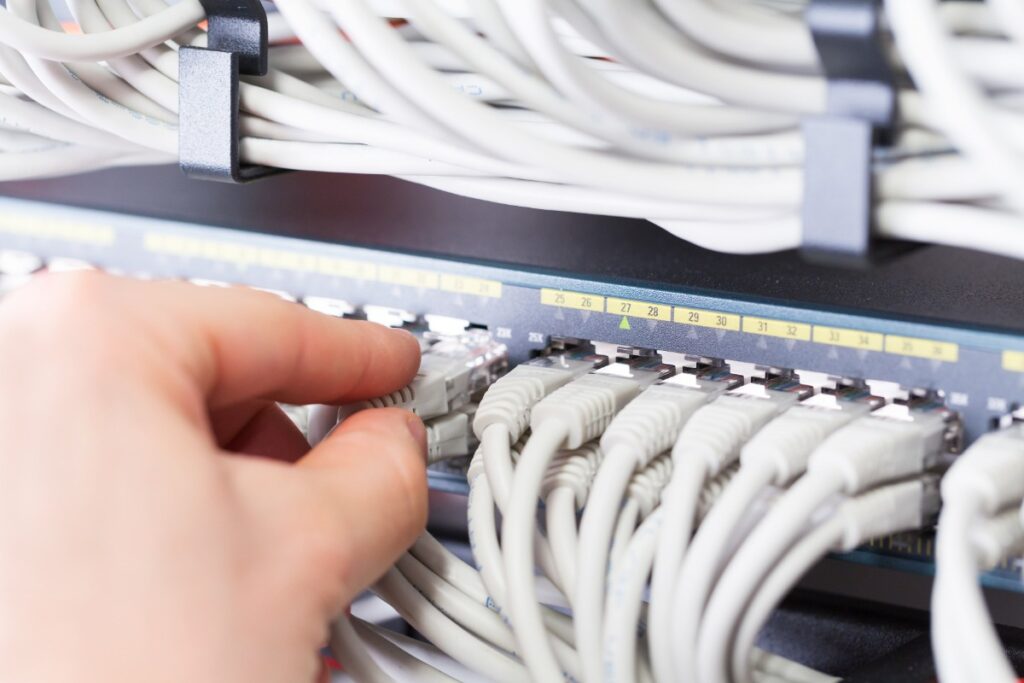

Une fois les branchements physiques réalisés, l’étiquetage de chaque câble et de chaque port du patch panel est une étape qu’il ne faut surtout pas sauter. Numéroter chaque cordon en correspondance avec le port de la prise murale qu’il dessert permet, des mois plus tard, d’identifier en trente secondes l’origine d’une coupure ou l’emplacement d’un port libre.

Sans cette rigueur, toute intervention future sur la baie devient un exercice de déduction chronophage. Le test de câble RJ45 vient ensuite, chaque prise est vérifiée une par une avant de refermer le coffret de la baie. Un voyant vert sur le testeur confirme que le câble est correctement serti et que le signal passe sans interruption. Cette vérification systématique évite de découvrir une mauvaise connexion une fois les meubles replacés devant la baie.

Entretien et évolution du réseau après installation

Une baie de brassage bien installée n’est pas figée dans le temps. Prévoir dès le départ quelques ports libres sur le switch et sur le patch panel permet d’absorber l’arrivée de nouveaux appareils comme un NAS, une caméra IP ou un point d’accès Wi-Fi supplémentaire sans avoir à tout recâbler. Cette anticipation coûte peu lors de l’installation initiale et économise beaucoup d’efforts par la suite.

L’entretien se limite à quelques gestes simples, vérifier périodiquement les voyants lumineux des ports, dépoussiérer l’intérieur de la baie et s’assurer qu’aucun câble n’a été endommagé par un pincement ou une courbure excessive. Un réseau filaire bien entretenu peut fonctionner sans incident pendant de nombreuses années, là où une installation bâclée génère des pannes récurrentes difficiles à diagnostiquer.
